← 返回主页1. 前言

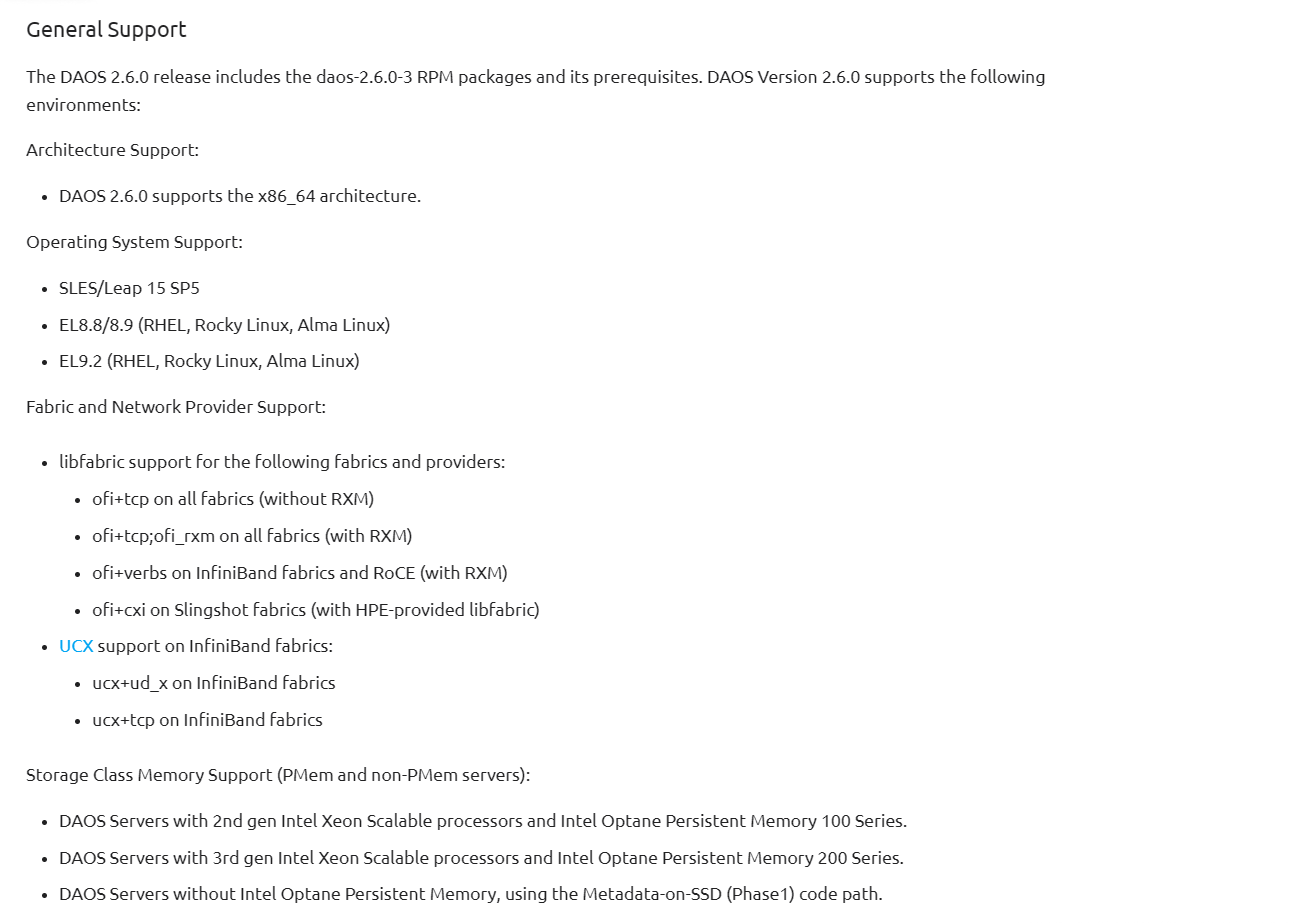

上图是 DAOS 2.6.x 版本软硬件适配说明：DAOS 目前只在 X86_64 架构上做了开发和测试，其他 CPU 架构上的情况目前还未知。目前支持的操作系统是 EL8 系列、EL9 系列以及 SLES/Leap 系列。另外，从 2.6.0 开始，DAOS 开始支持 Metadata-on-SSD，即支持非持久化内存设备。
本文将详细介绍如何在 almalinux 8.9 上部署 DAOS 单机集群，配置方式采用 Metadata-on-SSD 模式，DAOS 版本为 2.6.4。
2. 硬件要求
DAOS 在架构设计上与硬件资源高度绑定，其目的之一就是尽可能的发挥硬件的所有性能，以此来达到高性能特点。因此在部署集群之前有必要了解清楚 DAOS 对硬件有哪些苛刻的要求。
2.1. 处理器要求
DAOS 要求 CPU 处理器是 64 位的，并且主要是在 X86_64 平台上开发。因为 DAOS 的软件以及其依赖的第三方库（比如 SPDK、DPDK 能够从分利用英特尔的某些技术）。
DAOS 没有在其他架构平台上进行开发和测试，比如 ARM 架构。但是目前社区有人在 ARM 架构上成功运行了 DAOS 客户端。未来，DOAS 有没有计划适配 ARM 架构，目前还未知。
2.2. 网络要求
为了获得更好的性能，DAOS 建议使用支持 RDMA 的网卡。DAOS 的数据平面依赖 libfabric 库，并且对于 Ethernet/tcp 和 InfiniBand/verbs 协议的网卡都支持。
DAOS 可以在同一个 server 上启动多个 engine，每个 engine 只能绑定到不同的网卡，engine 与 engine 之间不能共享同一网卡。DAOS 客户端也是如此，可以在同一个机器上启动多个客户端进程，但每个进程也只能和不同的网卡进行绑定。
2.3. 存储设备要求
DAOS 使用 2 类存储设备：一类是内存级别的内存设备，用于存储 DAOS 系统内部组件的元数据信息。一开始 DAOS 是基于 Intel Optane 持久化内存设备开发的，后来从 2.6.0 开始支持普通的内存设备。另外一类用于存储用户写入的海量数据的SSD设备。官方并不支持非 NVMe 的 SSD（例如 SATA SSD）作为后端存储设备。DAOS 是为了利用下一代非易失性内存（NVM）技术（特别是 NVMe SSD 和 SCM/PMem）而从头设计的。其 I/O 路径重度依赖 SPDK，而 SPDK 主要针对 NVMe 协议设备进行用户态、轮询模式、零拷贝的高性能访问。SATA SSD 无法通过 SPDK 高效驱动，因此不在 DAOS 的支持范围内。测试环境可以通过配置，并利用 Linux AIO 来模拟 NVMe IO 来实现支持非 NVME 设备（包含：普通文件和内核块设备）。但是这些并不是真实的 NVME，并且 AIO 是慢速路径，无法发挥 DAOS 的优势。所以技术上可以配置（有限支持），但功能上不推荐、性能上不可接受，因此不算“支持”。
2.4. CPU 亲和性
现代英特尔平台通常采用双路处理器（即两个 CPU），通过 UPI 连接。UPI 是一种高速互连技术，用于连接多个 CPU 芯片，但它的带宽有限，成为潜在瓶颈。另外每个 PCIe 通道（lane）天然地与某个 CPU 关联。也就是说，某些 PCIe 设备（比如 NVMe SSD、网卡）物理上更靠近某个 CPU。尽管这些设备可以被所有 CPU 访问，但访问“非本地”设备时会经过 UPI，这样就会导致延迟更高、带宽更低。因此，为了最大化性能，在多 CPU 环境中，应避免跨 CPU 访问资源。在部署 engine 时，应尽量选则物理上都和同一个 CPU 连接的硬件设备。
3. 集群规划
Component component type Host ip Host name
-------------------------------------------------------------------
[admin] admin 192.168.3.10 node0
[server] server 192.168.3.10 node0
[client] client 192.168.3.10 node0
4. 系统设置
4.1. 配置 DAOS yum 源
在/etc/yum.repos.d/目录下创建daos.repo文件，并添加以下内容：
[daos-2.6.4]
name=DAOS v2.6.4 Packages Packages
baseurl=https://packages.daos.io/v2.6.4/EL8/packages/x86_64/
enabled=1
#gpgcheck=1
gpgcheck=0
protect=1
#gpgkey=https://packages.daos.io/RPM-GPG-KEY-2023
4.2. 防火墙设置
systemctl stop firewalld.service
systemctl disable firewalld.service
4.3. 关闭 selinux
编辑并修改/etc/selinux/config文件，修改SELINUX的值
SELINUX=disabled
4.4. 开启 IOMMU 支持
DAOS 底层使用 SPDK 管理 nvme 设备，SPDK 通过 UIO（User-space I/O）或 VFIO（Virtual Function I/O）机制让用户态程序绕过内核直接控制硬件。开启 IOMMU 后，硬件设备的 DMA 操作会被 IOMMU 隔离，确保设备只能访问被显式映射的内存区域，避免越界访问或安全漏洞。另外，SPDK 可通过 VFIO 接口安全地配置 IOMMU 页表，将设备的 DMA 限制在程序自身的内存空间内，此时内核允许普通用户（通过 capabilities 授权）执行设备操作，无需全程 root 权限。
IOMMU 的开启需要同时在 BIOS 和 linux 内核中开启。以下是 Interl CPU 为例，如何在 linux 内核中开启 IOMMU 支持。
4.4.1. 编辑 grub 配置文件
编辑/etc/default/grub文件，修改GRUB_CMDLINE_LINUX参数，添加intel_iommu=on，重启生效。
GRUB_CMDLINE_LINUX="crashkernel=auto resume=/dev/mapper/almalinux-swap rd.lvm.lv=almalinux/root rd.lvm.lv=almalinux/swap rhgb quiet intel_iommu=on"
4.4.2. 重新生成 grub.cfg 文件：
grub2-mkconfig --output=/boot/grub2/grub.cfg
4.4.3. 验证 IOMMU 开启状态
重启机器后，可以通过查看内核日志中关于IOMMU的日志信息，比如：
13494:Jun 28 13:45:30 node0 kernel: pci 0000:e0:08.0: Adding to iommu group 118
13495:Jun 28 13:45:30 node0 kernel: pci 0000:e0:08.1: Adding to iommu group 119
13496:Jun 28 13:45:30 node0 kernel: pci 0000:e1:00.0: Adding to iommu group 120
或者，执行ls /sys/kernel/iommu_groups/命令查看 IOMMU 分组（VFIO 绑定设备时需要）：
ls /sys/kernel/iommu_groups/
-----------------------------
0 100 103 106 109 111 114 117 12 122 14 17 2 22 25 28 30 33 36 39 41 44 47 5 52 55 58 60 63 66 69 71 74 77 8 82 85 88 90 93 96 99
1 101 104 107 11 112 115 118 120 123 15 18 20 23 26 29 31 34 37 4 42 45 48 50 53 56 59 61 64 67 7 72 75 78 80 83 86 89 91 94 97
10 102 105 108 110 113 116 119 121 13 16 19 21 24 27 3 32 35 38 40 43 46 49 51 54 57 6 62 65 68 70 73 76 79 81 84 87 9 92 95 98
以上两种结果都能证明 IOMMU 已开启。
4.5. 重启机器
reboot
5. 集群部署
5.1. DAOS Admin 部署
daos_admin 不是服务组件，而是 DAOS 的应用程序。比如dmg工具。所以，在使用 dmg 命令之前，必须要先部署 daos_admin。另外，dmg命令是和 DAOS leader server 通信的，所以，在使用 dmg 命令之前，必须确保 daos_server 已经启动。
5.1.1. 安装软件
dnf install daos-admin
5.1.2. 配置 daos_control.yml
编辑/etc/daos/daos_control.yml文件。
name: daos_server
port: 10001
hostlist:
- 192.168.3.10
transport_config:
allow_insecure: true
name：必须和 server 配置一致。hostlist：必须和 server 配置一致。
5.2. DAOS Server 部署
5.2.1. 安装软件
dnf install daos-server
5.2.2. 初始化目录结构
mkdir -p /mnt/daos/scm/0
mkdir -p /mnt/daos/meta/control
chown -R daos_server:daos_server /mnt/daos/
mkdir -p /var/run/daos_server
chown -R daos_server:daos_server /var/run/daos_server
5.2.3. 添加磁盘（可选）
本文采用使用本地文件模拟 nvme 的方式，因此需要提前创建好指定大小的文件。实际部署中，nvme 设备应该已经准备好，可以忽略这一步。
dd if=/dev/zero of=/var/tmp/daos-bdev bs=1M count=16384
5.2.4. 网卡设置
DAOS 网络是通过调用 libfabric 实现网络通信，libfabric 支持很多协议：Ethernet/tcp、InfiniBand/verbs 等。如果需要高性能的网络，需要安装 MLNX_OFED 驱动并使用驱动版本所支持的高性能网卡。目前 DAOS 只支持 MLNX_OFED 驱动。如果不需要高性能网络或者仅仅是为了测试，可以直接使用 Ethernet/tcp 协议（本文默认采用这种方式），不需要安装 MLNX_OFED 驱动。MLNX_OFED 驱动下载链接为：https://network.nvidia.com/products/infiniband-drivers/linux/mlnx_ofed/。驱动安装过程很简单，直接执行压缩包中的mlnxofedinstall脚本即可。
5.2.5. 配置 daos_server.yml
编辑/etc/daos/daos_server.yml文件。
name: daos_server
access_points:
- 192.168.3.10
provider: ofi+tcp;ofi_rxm
control_log_mask: INFO
control_log_file: /tmp/daos_server.log
control_metadata:
path: /mnt/daos/meta/control
socket_dir: /var/run/daos_server
telemetry_port: 9191
transport_config:
allow_insecure: true
# 仅用于测试需要
disable_vmd: true
# 仅用于测试需要
system_ram_reserved: 1
engines:
-
targets: 1
first_core: 0
nr_xs_helpers: 0
fabric_iface: enp0s8
fabric_iface_port: 31416
log_mask: INFO
log_file: /tmp/daos_engine.log
env_vars:
- FI_SOCKETS_MAX_CONN_RETRY=1
- FI_SOCKETS_CONN_TIMEOUT=2000
- DAOS_SCHED_UNIT_RUNTIME_MAX=0
storage:
-
class: ram
scm_mount: /mnt/daos/scm/0
scm_size: 4
-
class: file
bdev_list:
- /var/tmp/daos-bdev
bdev_size: 16
bdev_roles:
- meta
- wal
- data
以上配置效果为：将在 node0 上启动一个 server，该 server 将启动一个 engine，该 engine 将挂载 1 个 scm 和 1 个 nvme。scm 将占用 4G 的系统内存，nvme 是本地的文件模拟出来的设备，大小为 16G。
provider：配置网卡，可以使用daos_server network scan命令查找。control_metadata：用于存储控制平面的元数据信息。本文使用本地目录来存储，因为控制平面的元数据不是很大。engines: 存储引擎，DAOS 数据平面。1 个 engine 对应 1 个物理 cpu。默认是等于 NUMA 节点数。targets：I/O service threads。负责管理 scm 和 bdev。1 个 target 对应 1 个物理 cpu core。targets 的值应该是 bdev 的整数倍。nr_xs_helpers：I/O offloading threads。也可以说是 targets 的辅助线程，用来分担主 I/O service 任务。1 个 helper thread 对应 1 个物理 cpu core。nr_xs_helpers 与 targets 的比例关系：nr_xs_helpers = targets / 4。env_vars：配置 DAOS 系统环境变量，所有的环境变量可以在https://docs.daos.io/v2.6/admin/env_variables/中查找。scm：storage-class memory，用来存 DAOS 内部组件的元数据。scm_class：dcpm 和 ram。dcpm 需要用 Optane device，ram 直接使用内存。bdev：用来存用户写入的数据。bdev_class：file、nvme、kdev。file 用来模拟 nvme ssd，nvme 直接使用 nvme ssd，kdev 使用 kernel block device（/dev/sd*等）。bdev_roles：bdev 的用途：meta、wal、data。meta 用来存元数据，wal 用来存 wal 数据，data 用来存数据。只有 MD-on-SSD 时候才需要配置 bdev_roles。
Metadata-on-SSD 模式下必须要配置
control_metadata和bdev_roles
5.2.6. 启动服务
systemctl start daos_server.service
systemctl enable daos_server.service
- 启动 daos_server 可能会失败，多数情况下是内存不够分配，可以调大内存，测试发现，对于 1 个 engine 和 1 个 target 的配置，至少需要 9G 内存。
5.2.7. 存储格式化
dmg storage format
- dmg 是 daos-admin 中的命令行工具，上述命令需要配置 daos_control.yml 之后才能使用。上述命令执行后，DAOS server 将会启动 engine 进程，并挂载 scm。
- 启动 engine 可能会失败，可能是 CPU 核数不够，测试发现，对于 1 个 engine 和 1 个 target 的配置，至少需要 2+2=4 的 cpus，其中有 2 个是 DAOS 预留的，代码写死了。
- 启动 engine 时提示初始化 SPDK 环境失败，是因为 daos_server.service 默认是使用 daos_server 用户运行，并且虚拟机并不支持 IOMMU 功能，在这种情况下，可以修改
/usr/lib/systemd/system/daos_server.service，将用户改成 root，强制使用 root 用户启动。
5.3. DAOS Client 部署
5.3.1. 安装软件
dnf install daos-client
5.3.2. 初始化目录结构
mkdir -p /var/run/daos_agent
chown -R daos_agent:daos_agent /var/run/daos_agent
5.3.3. 网卡配置
网卡配置要求和 server 网卡配置要求一致，此处不再赘述，可以参考 server 部分的网卡配置。
5.3.4. 配置 daos_agent.yml
编辑/etc/daos/daos_agent.yml文件。
name: daos_server
access_points:
- 192.168.3.10
port: 10001
transport_config:
allow_insecure: true
runtime_dir: /var/run/daos_agent
log_file: /tmp/daos_agent.log
fabric_ifaces:
-
numa_node: 0
devices:
- iface: enp0s8
name：必须和 server 配置一致。access_points：必须和 server 配置一致。
需要注意fabric_ifaces参数，默认情况下，如果不配置，daos_agent 会自动检测有效的网卡。如果配置了，如果是 verbs provider（InfiniBand），还需要提供 interfaces domain，domain 可以通过ibdev2netdev命令查询，比如：
$ ibdev2netdev
------------------------------------
mlx5_0 port 1 ==> enp94s0f0np0 (Down)
mlx5_1 port 1 ==> enp94s0f1np1 (Up)
对应的 fabric_ifaces 配置如下：
fabric_ifaces:
-
numa_node: 0
devices:
- iface: enp94s0f1np1
- domain: mlx5_1
5.3.5. 启动服务
systemctl start daos_agent.service
systemctl enable daos_agent.service
