DAOS系统架构-Object ID

2025-10-22 09:00:10

1. 概述

object id（下文简称：oid）在任何分布式存储系统中都是非常重要的。在DAOS中理清oid的数据结构，诞生时间点以及用法对了解管理object的逻辑起到事半功倍的作用。

2. 数据结构

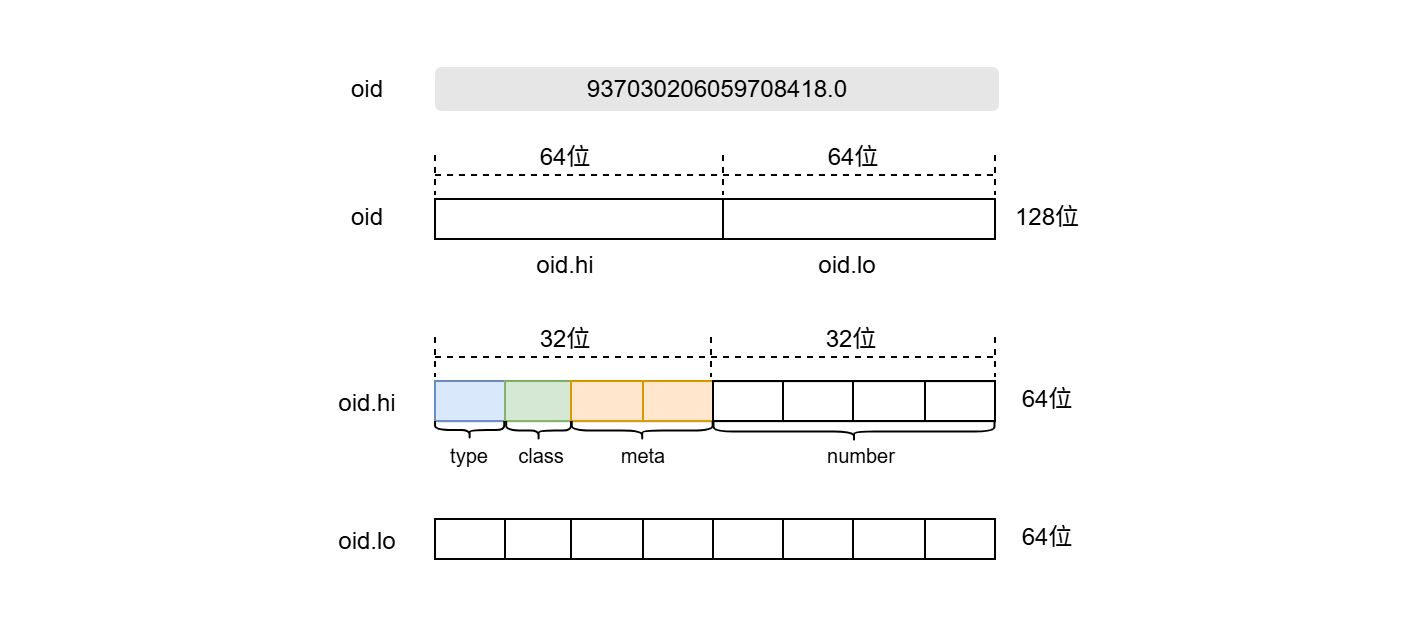

oid

上图所示的是DAOS 2.6.0版本中oid的结构示意图，oid的结构由high和low两部分以high.low形式拼接而成，比如937030206059708418.0。oid总长度是128位，高64位是high，低64位置low。

high部分的高32位是系统使用的，低32位是high计数使用。high的高32位又被分成8、8、16三部分，分别用来编码type、class和meta。

type是用来区分object的类型，默认是DAOS_OT_MULTI_HASHED。该类型主要是用来创建目录对象，它是一种多层级key-value数据结构，用来存储目录子项的元数据。除此之外，常见的还有DAOS_OT_ARRAY_BYTE。该类型是用来创建文件对象，它是一种key-array类型的数据，用来存储写入文件中的真实数据。type所有的类型定义在daos_otype_t枚举中，此处不再列出。

class是用来定义object的冗余方式，如果没有设置，默认会使用父目录的冗余方式。class所有的类型定义在daos_obj_redun枚举中，常见的副本冗余类型有：OC_RP_2G1、OC_RP_2GX等，纠删码冗余类型有：OC_EC_2P1G1、OC_EC_2P1GX等。除此之外，DAOS还支持无冗余方式，也就是分片模式，常见的类型有：OC_S1、OC_SX等。

meta，代码注释中说用来存储对象的元数据信息。但是在生成oid的过程中，用到的只有冗余组的数量nr_grp。正常情况下，nr_grp是从class中解析出来的。比如，如果设置class是OC_RP_2G1，nr_grp就是1。非正常情况下需要将解析出来的数值做进一步分析，看是否符合容灾域数量等等，具体的处理逻辑在daos_oclass_fit_max和dc_set_oclass中。

oid->hi &= (1ULL << OID_FMT_INTR_BITS) - 1;
hdr  = ((uint64_t)type << OID_FMT_TYPE_SHIFT);
hdr |= ((uint64_t)ord << OID_FMT_CLASS_SHIFT);
if (nr_grps > MAX_NUM_GROUPS)
  nr_grps = MAX_NUM_GROUPS;
hdr |= ((uint64_t)nr_grps << OID_FMT_META_SHIFT);
oid->hi |= hdr;

抛去high高32位后，剩下的32位是真正用来计数的。在DAOS 2.6.0版本中，每新建一个对象，oid.hi都会自动加1（有前提条件），当自加之后的数值超过0xffffffff时，代码中会重置oid.hi为0。这也就意味着如果只考虑oid.hi，而不考虑oid.lo的话，同一个container内（也可以理解为同一个命名空间内）最多只能创建0xffffffff个相同类型相同冗余方式的对象。这样的数量肯定是无法支撑海量数据的，因此oid.lo就起到非常重要的作用。

/** If we ran out of local OIDs, alloc one from the container */
if (dfs->oid.hi >= MAX_OID_HI) {
  /** Allocate an OID for the namespace */
  rc = daos_cont_alloc_oids(dfs->coh, 1, &dfs->oid.lo, NULL);
  if (rc) {
    D_ERROR("daos_cont_alloc_oids() Failed (%d)\n", rc);
    D_MUTEX_UNLOCK(&dfs->lock);
    return daos_der2errno(rc);
  }
  dfs->oid.hi = 0;
}

/** set oid and lo, bump the current hi value */
oid->lo = dfs->oid.lo;
oid->hi = dfs->oid.hi++;

实际上，oid.hi的低32位和oid.lo的全部64位一起决定了一个object的唯一标识的计数。当oid.lo相同时，代码会将oid.hi的低32位加1。如果加1之后的数值超过0xffffffff，代码会将oid.hi的低32位重置为0，同时重新生成oid.lo。oid.lo的生成的处理逻辑在daos_cont_alloc_oids函数中（此处未进一步分析oid.lo是怎么产生的）。默认情况下，oid.lo的值就是container（container本质上就是一个object）的lo的值。所以，在这种设计模式下，同一个container内可容纳高达0xffffffff * 0xffffffffffffffff个对象，对象数量直接以数量级增长。

[root@node220 daosfs]# ls
hosts  hosts2  hosts3
[root@node220 daosfs]#
[root@node220 daosfs]# daos container list-objects test test1
281483566645248.0
281483566645249.0
937030206059708418.0
937030206059708419.0
937030206059708420.0
[root@node220 daosfs]#

上面是一个测试环境中的案例，其中文件hosts、hosts2、hosts3对应的object id分别是937030206059708418.0、937030206059708419.0、937030206059708420.0。不难发现，oid.hi的最后2位依次从18递增到20，而oid.lo的数值都是0（也就是container的lo值），这也验证了我们之前说的。

3. oid的使用

在DAOS中oid是通过oid_gen函数生成的，该函数是作为dfs层的接口函数使用。在dfs层生成的oid会被DAOS层的dc object直接复用，从始至终，oid不会再其他任何地方产生。比如说，在新建目录时，dfs层的create_dir函数会调用oid_gen生成一个新的oid，然后将该oid作为daos_obj_open的参数传入，由此便进入DAOS层，DAOS层最终会调用dc_obj_open函数构造出一个新的dc object，新的dc object的oid是存储在其内部成员cob_md中的，cob_md是daos_obj_md类型的数据结构。在dc_obj_open函数中，会调用dc_obj_fetch_md函数将dfs层传入的oid作为参数与新的dc object的oid进行绑定。

create_dir(...) {
  ...
  rc = oid_gen(dfs, cid, false, &dir->oid);
  ...
  /** Open the Object - local operation */
  rc = daos_obj_open(dfs->coh, dir->oid, DAOS_OO_RW, &dir->oh, NULL);
  ...
}

dc_obj_open(...) {
  ...
  rc = dc_obj_fetch_md(args->oid, &obj->cob_md);
  ...
}

dc_obj_fetch_md(...) {
  md->omd_id	= oid;
  md->omd_ver	= 0;
  md->omd_pda	= 0;
}
