1. 概述

DAOS对象负责存储用户的数据，它由对象ID标识，该对象ID在其所属的DAOS容器中是唯一的。对象可以分布在存储池中的任意target上，以实现性能和弹性。下图有助于理解DAOS对象在存储层次结构中的位置。

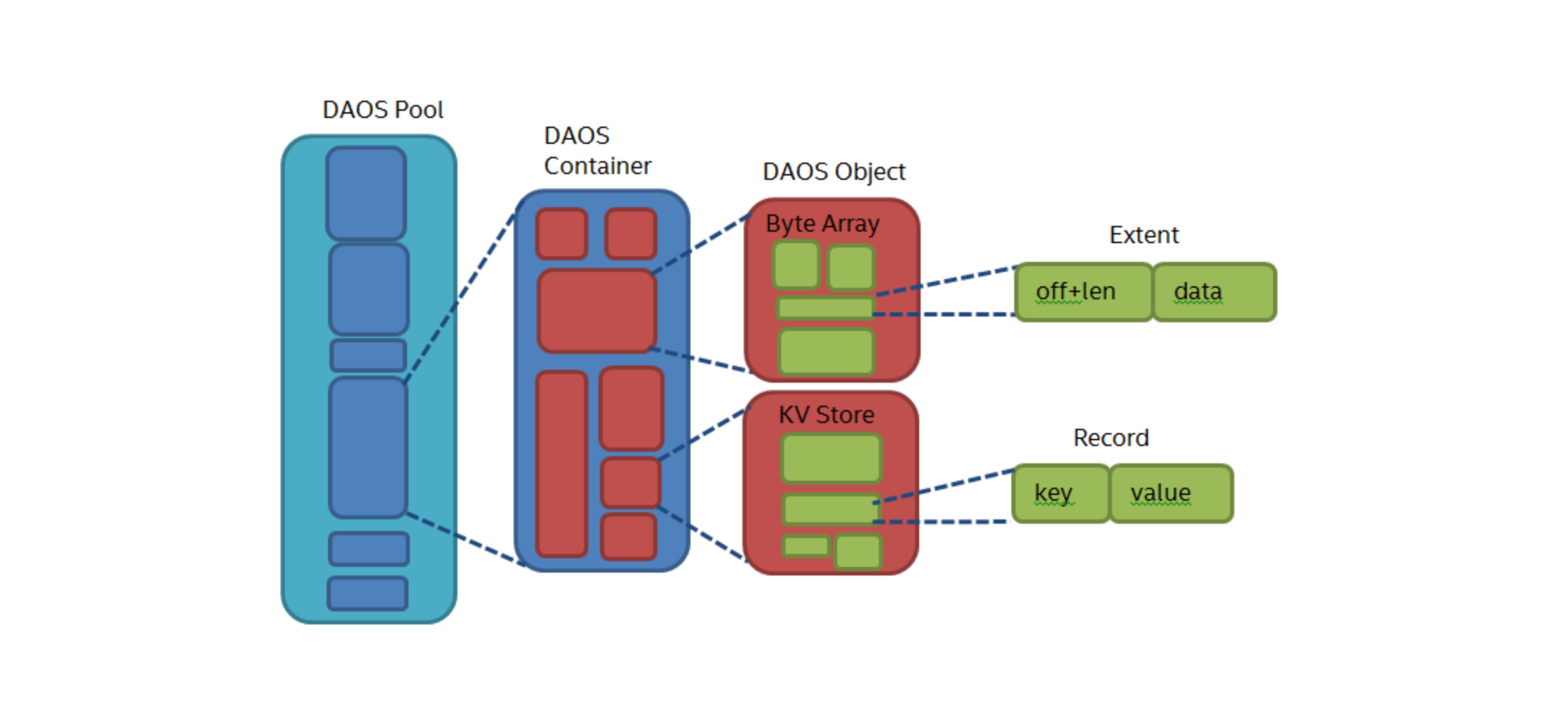

daos_object_layout

从上图可以看到DAOS对象分为两类：byte Array类型的和KV类型的。byte Array类型的对象没有key，而这种对象主要用来存储真实的用户数据。KV这种结构的对象，做常见的是用来存储属性。

对象模块实现了对象I/O堆栈。为了避免传统存储堆栈常见的扩展问题和开销，DAOS对象特意设计的非常简单。除了对象类型和对象类之外，没有其他默认的对象元数据。这意味着系统不会再维护像访问时间、大小、所有者或者权限这些昂贵的属性，也不会跟踪对象的openers。



2. KV存储

每个DAOS对象都是一个具有本地特性的Key-Value存储结构。其中key又分为两种：dkey (distribution key)和akey (attribute key)。同一dkey下的akeys和values都被存储再同一个target上。DAOS系统为dkey和akey提供了一个枚举类型结构，在该结构中定义了不同类型的key。

另外，value也分为两种：single value（可以理解为变量）和array value（可以理解为数组）。对于single value而言，通常在执行更新操作时，其数值直接被替换。对于array value而言，通常可以获取或更人任意范围内的数值。



3. 对象类型

对象类型主要用来定义key的类型，然后在极少数情况下也用来定义value的类型。它允许DAOS存储引擎可以对底层存储进行优化并为key枚举提供特定排序的保证。daos_otype_t结构是一个枚举结构，它定义了DAOS目前支持的所有对象类型，默认值是DAOS_OT_MULTI_HASHED。DAOS_OT_MULTI_ORDERED既可以是dkey，也可以是akey，是不具有任何类型的，并且可以在akey下存储单值或者数组值。

最简单的KV类型的对象结构就是一个单值。

byte Array类型的对象需要存储在整数类型的dkeys中。

举个例子来说一下DAOS对象，出于模拟目的，假设要存储某块用户写入的数据是一个有10元素的数组。chunk size是3。那么这个数组会按照chuk大小被分成4份,每一份都将写入一个byte Array类型的对象中。所以最终会存在4个byte Array对象。另外还需要创建一个key-arry类型的对象，用来记录byte Array对象的元数据。具体设计如下：

KV类型的对象结构如下：

DKey: 0
Single Value: 3 uint64_t
       [0] = magic value (0xdaca55a9daca55a9)
       [1] = array cell size
       [2] = array chunk size

上面整体是一个KV对象，是key-array类型的，用来存储byte Array对象的元数据。

byte Array类型的对象如下：

DKey: 1
Array records: 0, 1, 2 <------这是一个array对象
DKey: 2
Array records: 3, 4, 5 <------这是一个array对象
DKey: 3
Array records: 6, 7, 8
DKey: 4
Array records: 9



4. 对象的类

DAOS对象的类是描述对象的分发和对象的保护方法。对象的类是由类ID（8位比特）和一个16位的编码组成。类ID定义了数据保护策略（比如2副本或者8+2的就删码，通过daos_obj_redun结构可以看到）。16位的编码是通过对冗余组（也称为分片）的数量进行编码而来的，dkeys分布在这些组中。

DAOS API为最常见的对象的类提供了预先定义的标识。例如：OC_S1表示对象没有任何数据保护策略，只有1个分片（也就是自身完整的数据），并且只分布在1个target上的。同理，OC_S2表示有2个分片，分别分布在2个target上，OC_SX表示对象的分片数量与存储池中所有的可用的target数量相同，并且所有分片分布在不同的target上。OC_RP_2G1表示对象有1个分片，每个分片都有2个副本，最终都分布在1个target上。OC_RP_5GX表对象的分片数量与target数量相同，每个分片有5个副本。OC_EC_2P1G1表示数据块有2个，校验快有1个，对象只有一个分片。更多关于对象的类的预定义可以参考daos_obj_class.h文件。

4.1. 对象的类的命名规则

DAOS对象支持两种数据保护方式：副本（RP）和纠删码（EC）。同一个分片的副本集合或者同属于一个奇偶校验组的数据块和校验块的集合被称为冗余组。一个对象可以被分块到多个冗余组中，这些冗余组分布在多个存储目标中，目的是为了实现更高的I/O并发性，从而获得更好的性能和更大的容量。在同一冗余组中，存储分片的target一定是从不同的故障域中选择的，默认的故障域是engine，也可以设置为其他的故障域（只要支持），比如：node或者rack。

DAOS源码中有100多个预定义的对象的类，这些类的命名规则如下：

  • OC：Object Class。
  • RP：Replication。下划线后面的数字为副本数。例如：OC_RP_2GX中的2表示2个副本。
  • EC：Erasure Code。字母P前面的数字表示数据分片数，P后面的数字表示校验分片数。例如：OC_EC_4P2G1表示EC(4+2)。
  • G：Redundancy Group。一个冗余组可以是一组分片副本，也可以是一组EC。G后面的数字表示冗余组的数量，X表示对象应该分布在所有的engine中。
  • 如果命名中没有RP或者EC，则表示没有数据保护策略，此时对象的类的名字后缀是S{n}，S后面的数字表示对象的分片数量。

4.2. 最大布局和限制

在DAOS中有一些以SX或者GX作为后缀的对象的类，例如：OC_SX、OC_RP_2GX。X表示最大，SX/GX表示对象应该放置在存储池中可能的最大数量的target上。

需要注意的是，DAOS会在生成对象ID的函数daos_obj_generate_oid中，将分片或者冗余组的实际数量编码在对象的ID中。这意味着，即使存储池的大小可以通过添加更多的targets来水平扩容，已经存在的对象无法重新分发到新增加的target上。

4.3. 对象ID和对象的类的选择

如前面所说，对象的类的ID和冗余组数被编码在对象的ID中。通过daos_obj_generate_oid()函数，用户可以为特定的对象的类生成一个对象ID。DAOS使用此编码信息来生成对象的布局。

用户可以在生成OID时手动选择对象的类。但是，不建议普通用手动选择对象的类，而应该仅仅由懂得如何权衡取舍的高级用户操作。对大多数用户来说，应该让DAOS自动选择对象的类：用户会将对象的类的值设置为OC_UNKNOWN，并传递给daos_obj_generate_oid函数，然后DAOS会根据正在访问的容器属性（例如冗余因子RF，容灾单元数量domain_nr以及正在访问的对象的类型）来自己选择对象的类。

下面详细说明DAOS在自动选择模式下（没有提供默认值，也没有提供暗示说明（hints））如何决策一个对象的类：

  • RF：0
    • Array、Byte Array、Flat KV类型的对象：OC_SX
    • no feats类型的对象：OC_S1
  • RF：1
    • Array、Byte Array类型的对象：
      • domain_nr >= 10：OC_EC_8P1GX
      • domain_nr >= 6：OC_EC_4P1GX
      • 其他情况：OC_EC_2P1GX
    • Flat KV类型的对象：OC_RP_2GX
    • no feats类型的对象：OC_RP_2G1
  • RF：2
    • Array、Byte Array类型的对象：
      • domain_nr >= 10：OC_EC_8P2GX
      • domain_nr >= 6：OC_EC_4P2GX
      • 其他情况：OC_EC_2P2GX
    • Flat KV类型的对象：OC_RP_3GX
    • no feats类型的对象：OC_RP_3G1
  • RF：3
    • Array、Byte Array、Flat KV类型的对象：OC_RP_4GX
    • no feats类型的对象：OC_RP_4G1
  • RF：4
    • Array、Byte Array、Flat KV类型的对象：OC_RP_6GX
    • no feats类型的对象：OC_RP_6G1

除此之外，生成OID的API为用户提供了一种可选的机制：用户可以向DAOS库提供一个对象类的提示（hints），然后DAOS会根据这个提示来控制应该选择哪种冗余方法，应该用哪种规模的冗余组，而无需再指定oclass了。这个提示将会覆盖自动选择模式下的特定的设置。例如，用户可以为一个Array类型的对象设置一个关于副本容错方式的提示，然后DAOS会选择一个合适的副本类型的对象的类，而不是默认的EC类型的对象的类。

请注意，提示是用来控制自动选择的。

用户可以使用以下任何一个冗余策略提示：

  • DAOS_OCH_RDD_DEF：默认值，会使用RF属性。
  • DAOS_OCH_RDD_NO：没有冗余。
  • DAOS_OCH_RDD_RP：副本方式的冗余。
  • DAOS_OCH_RDD_EC：纠删码方式的冗余。

也可以使用以下任何一个分片策略提示：

  • DAOS_OCH_SHD_DEF：默认值，使用1个group,也就是只有1个分片。
  • DAOS_OCH_SHD_TINY：<= 4个group。
  • DAOS_OCH_SHD_REG：max(128, 25% * target_nr)
  • DAOS_OCH_SHD_HI：max(256, 50% * target_nr)
  • DAOS_OCH_SHD_EXT：max(1024, 80% * target_nr)
  • DAOS_OCH_SHD_MAX：100%



5. 数据保护方法

DAOS支持两种数据保护方法：副本（RP）和纠删码（EC）。此外，校验和（checksum）也可以应用在这两种方法中，以确保端到端的数据完整性。如果通过校验和发现静默数据损坏，则数据保护方法可以用来恢复数据。

5.1. 副本

副本冗余策略可以确保对象数据的高可用性，因为当任何一个副本存在时，对象都可以访问。

在DAOS中，在权衡性能和延迟的条件下，服务端侧的服务都是采用副本冗余策略，来确保DAOS服务具有更强的一致性。因此，DAOS非常依赖服务端侧的这种冗余方式。

在数据读取请求过程中，DAOS客户端会向leader服务发送读取分片的IO请求，该IO请求中会带有读取其他分片（由其他服务存储的）的IO请求。当leader服务收到该IO请求后，他会按照以下步骤进行处理：

  • 首先将IO请求转发给其他服务进行处理，并将其卸载到vos target’s offload xstream中，目的是为了将主IO service xstream从IO请求发送和回复接收中释放出来。
  • 然后在本地提供IO请求。
  • 等待转发的IO完成并回复客户端IO请求。

DAOS客户端IO错误处理非常简单，因为所有的操作请求只能发送到一个服务器的对象分片的target上。所以不需要比较来自其他对象分片的target的回复的存储池map版本。其他客户端的错误处理上述相同（前提是副本冗余模式）

写入冲突可以被leader服务检测到并序列化处理。

5.2. 纠删码

在复制一种个对象的情况下，每个副本的存储开销将为这个对象的100%。在某些情况下，这种存储开销是负担不起的，因此DAOS还提供了纠删码作为数据保护的另外一种选择，它具有更好的存储效率。

5.3. 校验和

校验和功能尝试提供端到端的数据完整性。在执行更新操作时，DAOS客户端会计算用户数据的校验和，然后通过RPC发送到DAOS服务器上。在执行获取数据操作时，DAOS服务器会向客户端返回带有校验和的数据，以便客户端可以验证数据的完整性。

校验和是在容器这个级别配置的。当客户端打开容器时，将会自动查询校验和属性。如果启用了校验和功能，客户端和服务端都会对daos_csummer初始化并保存对它的引用。

对于Array Value类型的对象，DAOS服务端可能需要对请求的拓展数据块计算出新的校验和。

对象更新操作

在执行对象更新操作（dc_obj_update）时，客户端会使用iod中所描述的sgl中的数据来计算校验和。并且会为校验和以及iod中的checksumh结构（dcs_iod_csums）分配内存空间。校验和将会作为IOD中的一部分发送到服务端，服务端会将校验和存储在VOS中。

对象获取操作-服务端

在处理对象获取操作（ds_obj_rw_handler）时，服务端将会为校验和以及iod中的checksumh结构分配内存空间。在vos_fetch_begin阶段，服务端将从VOS中读取校验和。对于Array Value类型的对象，读取的拓展数据块需要与请求的拓展数据块做对比，并且可能需要计算出新的校验和。ds_csum_add2iod会查看获取到的bio_sglist以及iod请求，以确定当前存储的校验和是否充分，或者是否需要计算新的校验和。

以下是一些关于在获取数据时，何时复制校验和以及何时需要计算新的校验和的示例。在单元测试中也有很多例子。（src/object/tests/srv_checksum_tests.c）

示例1：

  Request  |----|----|----|----|
  Extent 2           |----|----|
  Extent 1 |----|----|

每个数据块的长度时4，拓展数据块1的范围是0-7，拓展数据块2的范围时8-15。请求的数据范围是0-15。每个拓展数据块之间没有重叠。并且请求的数据块都是完整的数据块内容。因此针对请求中的4个数据块而言，直接复制数据块的校验和即可，前2个数据块的校验和来自拓展块1，后2个数据块的校验和来自拓展块2。

示例2：

  Request  |----|----|----
  Extent 2 |    |----|----
  Extent 1 |----|----|

每个数据块的长度是4，拓展数据块1的范围是0-7，拓展数据块2的范围时5-11。请求的数据范围是0-11。虽然拓展数据块1和拓展数据块2之间有重叠，但是每个拓展块都是按照数据块对齐的。因此针对请求中的3个数据块而言，直接复制每个数据块的校验和即可。第1个数据块的校验和来自拓展块1，第2和第3个数据块的校验和来自拓展块2。

示例3：

  Request  |  ----  |
  Extent 1 |--------|

每个数据块的长度是8。拓展块1的范围是0-7。请求的数据范围是2-5。由于请求的数据只是存储区的一部分，因此需要创建新的校验和。

示例4：

  Request  |--------|--------|
  Extent 2 |   -----|--------|
  Extent 1 |------  |        |

每个数据块的长度是8。拓展块1的范围是0-5。拓展块2的范围是3-15。请求的数据范围是0-15。针对于请求中的2个数据块而言，第1个数据块需要重新计算新的校验和，因为它是由拓展块1和拓展块2中的数据组成的。第2个数据块的校验和直接从拓展块2中复制。

每当服务端计算新的校验和时，它会使用已经存储的叫校验和来验证原始块。

对象获取操作-客户端

在客户端RPC回调中，客户端将会对获取到的数据计算出校验和，并与获取到的校验和进行对比（daos_csummer_verify）。



6. 对象分片

DAOS支持不同的数据分发策略。

6.1. 单个对象（非条带化对象）

对于副本冗余策略，因为单个对象始终都是只有一个条带，所以每个分片就是一个单个对象的副本。对于纠删码冗余策略，单个对象只有一个奇偶校验组，它的分片可以是奇偶校验组中的数据块或者是奇偶校验块。单个对象可以是byte-array类型的，也可以是KV类型的。

6.2. 固定条带化的对象

固定条带化的对象是具有固定数量的条带，并且每个条带具有固定的条带大小。这些条带属性由对象的类预定义的，DAOS使用这些属性来计算对象的布局。

6.3. 动态条带化的对象（未实现）

固定条带对象自创建以来始终具有相同的条带数。相反，可以创建一个动态条带化的对象：当单个条带的大小增长到某个边界时，那么将增加一个新的条带。这样做可以充分利用存储空间并带来更好的并发I/O性能。



7. 对象索引表

OIT(Object Index Table)是一个存储归属于同一DAOS容器内的对象ID列表的表。OIT只对特定的容器快照有效，并且在使用DAOS_SNAP_OPT_OIT标志创建容器快照时被生成。

OIT被视为一种特殊的对象而存在，其中oid.lo代表容器快照的epoch。每个OIT对象的ID作为akey被存储在该对象中，akey对应的value是一个8字节长的single value数据。用户可以使用某些数据来标记该表中的特定的oid。用户的数据被追加到该oid的akey对应的8字节长的single value中。
