1. 概述

从整体设计上来看，DAOS系统是由客户端、服务端、通信三部分组成。但是从内部设计来看，DAOS系统是由多个模块组成的，每个模块都有自己的功能，负责处理不同的任务。

上图中的右侧展示了DAOS的模块划分，主要划分为：通信模块、持久化存储模块、线程模块、日志模块、通用模块，以及其他模块。

2. service层级设计

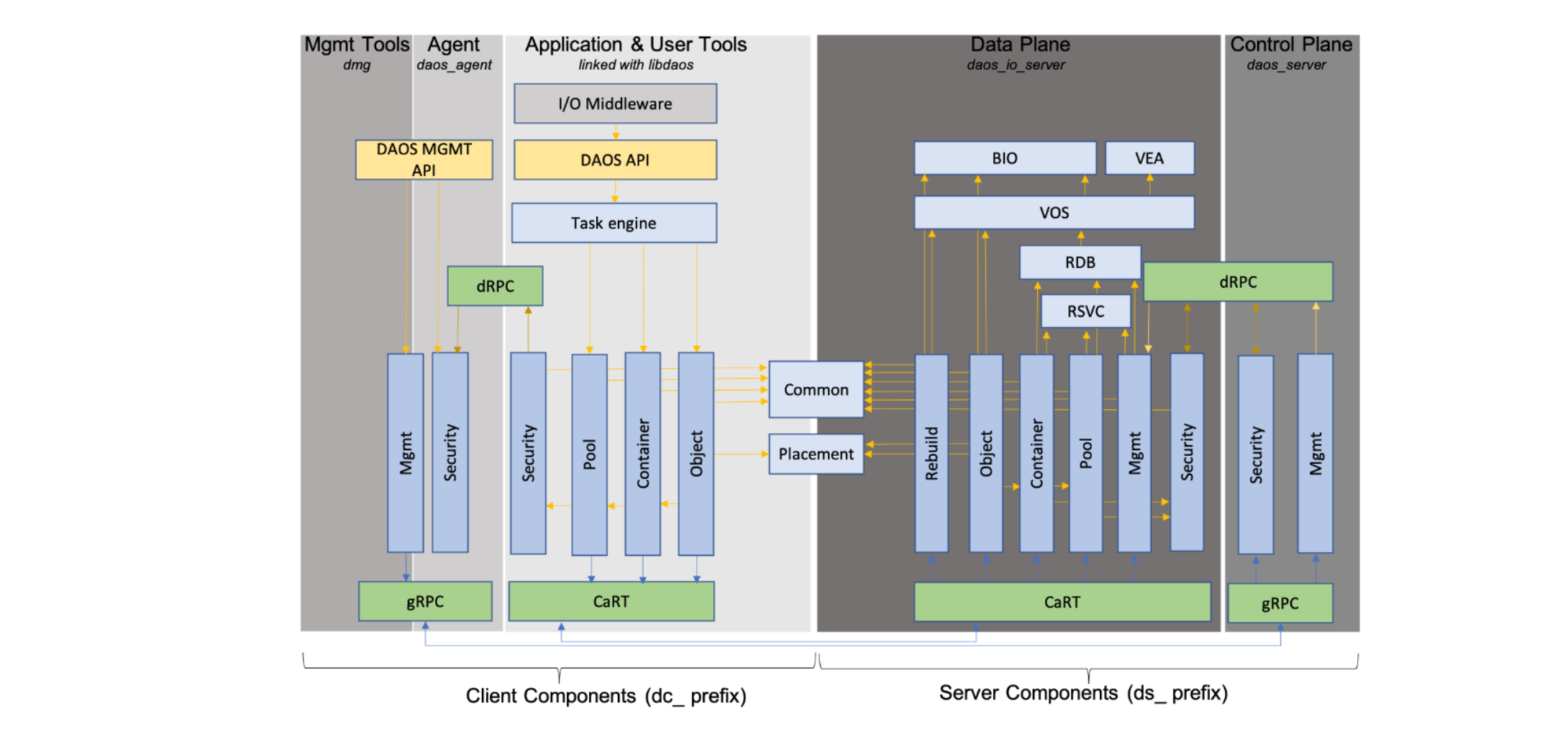

上图展示的是DAOS service组件的堆栈设计。DAOS内部service组件包括：management、pool、 container、object 、rebuild以及security。每个组件都有客户端和服务端之分。有些组件横跨控制平面和数据平面，比如management和security。这类组件的客户端和服务端通常通过gRPC进行通信。大部分组件的客户端和服务端是通过CaRT进行通信的，比如pool、container、object等。跨组件之间的通信通常是直接调用API函数。位于同一侧不同层级的相同组件之间是通过dRPC进行通信，比如位于服务端的，横跨数据平面与控制平面的management组件之间的通信方式。

3. 代码组织方式

所有的库和service代码都放在src目录下，并且对应于专门的目录。每个service的客户端代码和服务端代码是分开存储在单独的文件中。其中，客户端的函数以dc_开头，服务端的函数以ds_开头。

和rpc相关的协议和RPC内容各式通常定义在rpc.h头文件中。

所有和控制平面的相关的代码都是用go语言实现，并且放在src/control目录下。

与DAOS相关的API代码全部放在src/include目录下，函数以daos_开头。这部分API代码是暴露给应用程序或者终端用户使用的。DAOS内部使用的API代码按照客户端API和服务端API划分，分别放在src/include/daos和src/include/daos_srv目录下。客户端API函数以dc_开头，服务端API函数以ds_开头。
